Mengenal Teknologi Evaporative-Cooled / Hybrid Chiller: Solusi Pendingin Hemat untuk Industri dan Gedung Modern

Pendahuluan: Tantangan Efisiensi Energi / Biaya Operasional pada Sistem HVAC

Sistem pendingin udara (HVAC) merupakan salah satu kontributor terbesar konsumsi energi di gedung komersial dan pabrik. Di Indonesia, kebutuhan pendinginan hampir berlangsung sepanjang tahun akibat iklim tropis yang panas dan lembap, sehingga efisiensi sistem chiller menjadi faktor kritis yang langsung berdampak pada biaya operasional.

Selama bertahun-tahun, dua teknologi chiller konvensional mendominasi pasar, air-cooled chiller dan water-cooled chiller. Masing-masing memiliki kelebihan dan keterbatasan, terutama dari sisi konsumsi energi dan kebutuhan infrastruktur.

Artikel ini akan mengupas secara teknikal dan edukatif bagaimana teknologi ini bekerja, keunggulannya dibanding sistem konvensional, serta relevansinya untuk kebutuhan pendinginan di Indonesia, khususnya untuk data center dan gedung komersial berkapasitas besar.

Apa Itu Evaporative-Cooled Condensing Technology?

Untuk memahami teknologi ini, mari mulai dari prinsip dasarnya. Secara sederhana, terdapat tiga cara sistem pendingin membuang panas:

• Air-cooled: Panas dibuang ke udara menggunakan kipas. Seperti seseorang yang mengipasi dirinya sendiri. Mudah dipasang, namun kurang efisien karena bergantung pada suhu udara kering (dry-bulb temperature) yang bisa sangat tinggi di iklim tropis.

• Water-cooled: Panas dibuang melalui air menggunakan cooling tower. Lebih efisien, namun membutuhkan infrastruktur tambahan yang kompleks dan mahal.

• Evaporative-cooled: Panas dibuang melalui penguapan air (latent heat). Kombinasi udara dan air yang bekerja secara sinergis. Bayangkan sensasi sejuk ketika tubuh basah terkena angin; itulah prinsip dasarnya.

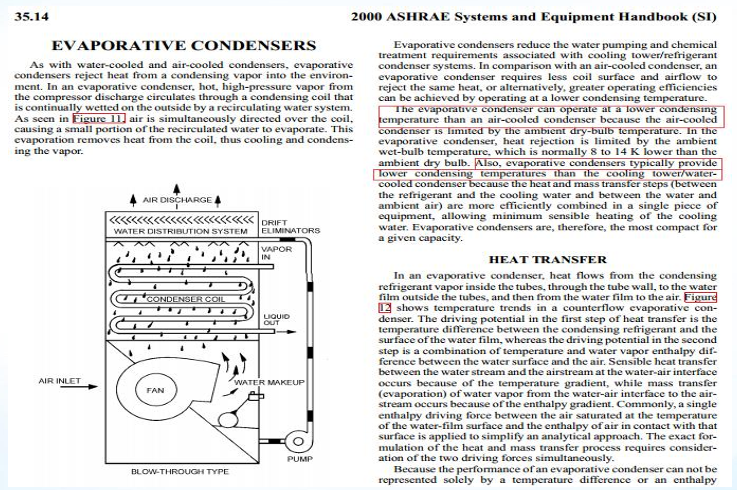

Gambar 1: ASHRAE System and Equipment Handbook (SI)

Menurut 2000 ASHRAE Systems and Equipment Handbook, evaporative condenser lebih efisien dan kompak dibanding sistem air-cooled maupun water-cooled konvensional. Hal ini dimungkinkan karena evaporative condenser bekerja berdasarkan suhu wet-bulb (titik embun), yang secara konsisten 8–14°C lebih rendah dari suhu dry-bulb. Artinya, meskipun di luar sedang terik, kondenser evaporatif tetap dapat bekerja pada suhu kondensasi yang lebih rendah, langsung berdampak pada efisiensi kompresor.

Inovasi Inti ETCO: Plate-Tube Evaporative Condenser

Gambar 2: ETCO Plate-Tube Evaporative Condenser

ETCO mengembangkan teknologi ini selangkah lebih jauh melalui inovasi Plate-Tube Evaporative Condenser yang telah dipatenkan, sebuah komponen kondenser revolusioner yang menggunakan teknologi transfer panas lapisan film planar (planar liquid film heat transfer technology).

Bagaimana Cara Kerjanya?

Berbeda dari kondenser konvensional berbentuk coil (pipa melingkar), ETCO menggunakan desain plat-tube (pipa berbentuk plat gepeng) yang disusun sejajar. Air disemprotkan secara merata ke seluruh permukaan plat, membentuk lapisan film air yang tipis dan kontinu. Tidak ada titik kering (dry spot) atau zona bayangan angin (wind shadow).

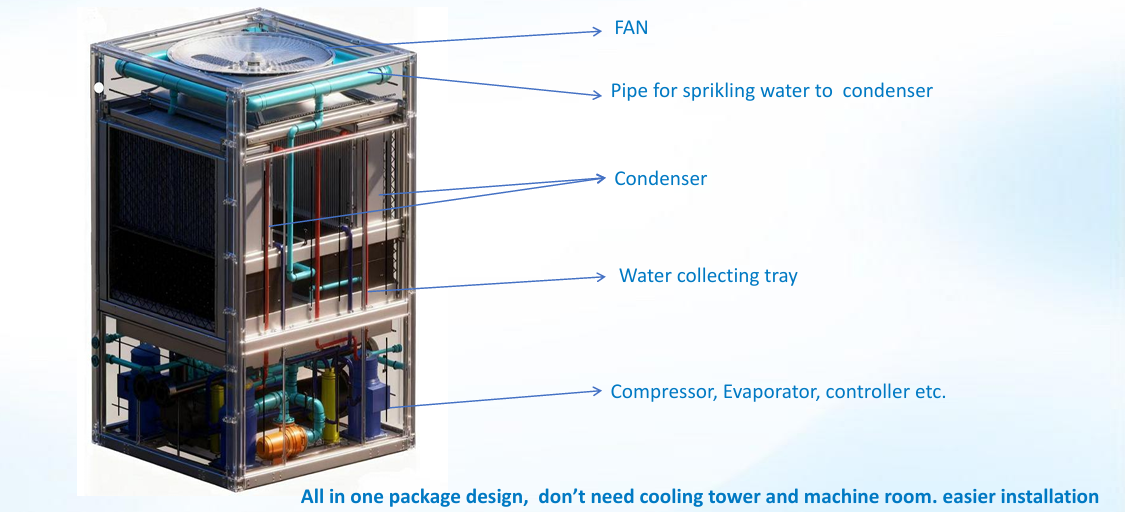

Refrigeran panas mengalir di dalam pipa, sementara film air di luar permukaan pipa secara konstan menyerap dan menguapkan panas. Fan di bagian atas unit menarik udara melalui kondenser, mempercepat proses evaporasi.

Hasilnya: suhu kondensasi dapat ditekan hingga di bawah 38°C, jauh lebih rendah dibanding air-cooled (~45°C) maupun water-cooled (~40°C).

Catatan teknis penting: Setiap penurunan 1°C pada suhu kondensasi menghasilkan penghematan energi kompresor sebesar 3–5%. Dengan selisih suhu  kondensasi 7°C dibanding air-cooled, potensi penghematan dari sisi kompresor saja sudah sangat signifikan.

Keunggulan Plate-Tube (by ETCO) vs Coil Pipe Condenser (by Others)

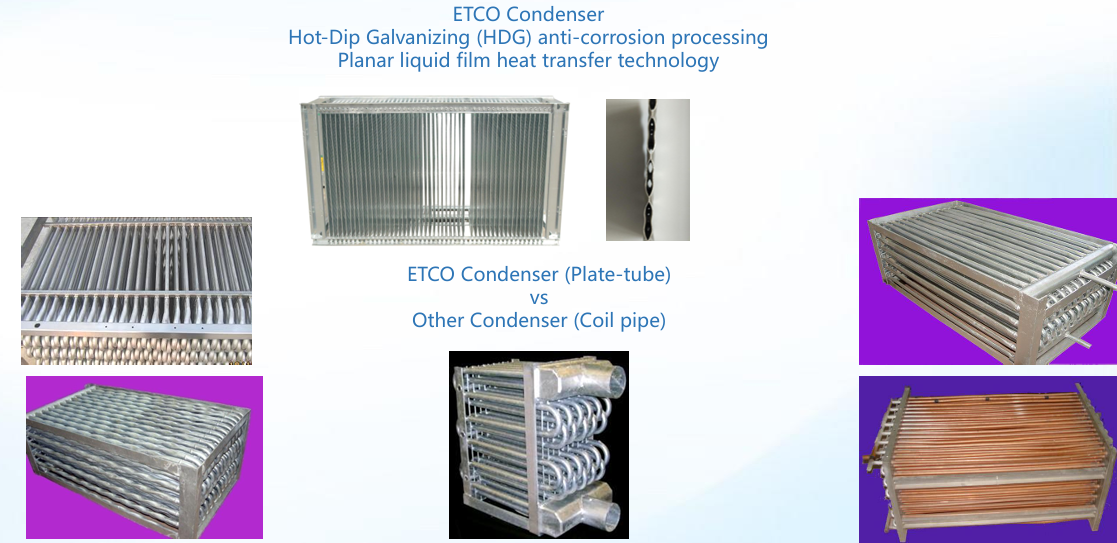

Gambar 3: Plate-Tube and Coil Pipe

Kondenser berbentuk coil konvensional memiliki masalah yang sudah dikenal luas:

• Dry spot formation: Air cenderung tidak merata, menciptakan titik-titik kering yang tidak efisien dalam transfer panas

• Wind shadow: Sisi berlawanan angin (leeward side) kekurangan aliran udara

• Scaling dan korosi: Titik kering mempercepat pengendapan mineral dan korosi

Plate-tube condenser ETCO menghilangkan semua masalah tersebut. Ditambah dengan proses Hot-Dip Galvanizing (HDG) anti-korosi, kondenser ini diklaim memiliki usia pakai hingga 20 tahun. Bahkan cocok untuk lingkungan dengan kadar garam tinggi (seperti kawasan pesisir) maupun lingkungan kimia (pabrik dan laboratorium).

Perbandingan Performa: Evaporative-Cooled vs Konvensional (untuk kapasitas Chiller <200 TR)

Data teknis dari ETCO memberikan gambaran perbandingan yang cukup jelas:

Studi Kasus: Perbandingan Konsumsi Daya Nyata

Sebagai ilustrasi konkret, berikut perbandingan antara 1 unit ETCO Evaporative-Cooled Chiller 240 kW vs 2 unit Air-Cooled Chiller 130 kW untuk kapasitas pendinginan setara:

Dengan asumsi tarif listrik industri sebesar Rp 1.500/kWh, penghematan 20.880 kWh per bulan setara dengan Rp 31,3 juta per bulan atau sekitar Rp 375 juta per tahun hanya dari satu unit chiller.

Tiga Keunggulan Utama: Hemat Energi, Hemat Air, Hemat Lahan dan Instalasi

1. System Power Saving: Lebih dari 30%

Dibanding air-cooled chiller, teknologi evaporative-cooled ETCO mampu menghemat konsumsi daya lebih dari 30%. Dibanding water-cooled chiller, penghematannya mencapai lebih dari 15%. Ini dicapai berkat kombinasi suhu kondensasi yang lebih rendah dan kebutuhan pompa air yang jauh lebih minimal.

2. Water Saving: Hingga 55%

Unit evaporative-cooled ETCO menggunakan desain all-in-one tanpa cooling tower. Cooling tower konvensional dikenal boros air. Selain penguapan, juga terdapat masalah "flying water" (percikan air yang terbuang ke udara). Tanpa cooling tower, konsumsi air bisa ditekan hingga 55% lebih hemat.

Sistem ini juga dilengkapi Automatic Water Parameter Monitoring yang secara otomatis memantau temperatur, kualitas air, dan tingkat kekerasan, serta sistem pengisian dan pembuangan air otomatis, meminimalkan pekerjaan perawatan harian.

3. Land Saving: Hemat Lahan dan Hemat Instalasi 35–50%

Desain all-in-one ETCO mengintegrasikan kondenser, kompresor, evaporator, pompa air, dan sistem kontrol dalam satu paket unit yang kompak. Tidak diperlukan cooling tower terpisah, ruang mesin (machine room) khusus, atau pompa air pendingin bertekanan tinggi.

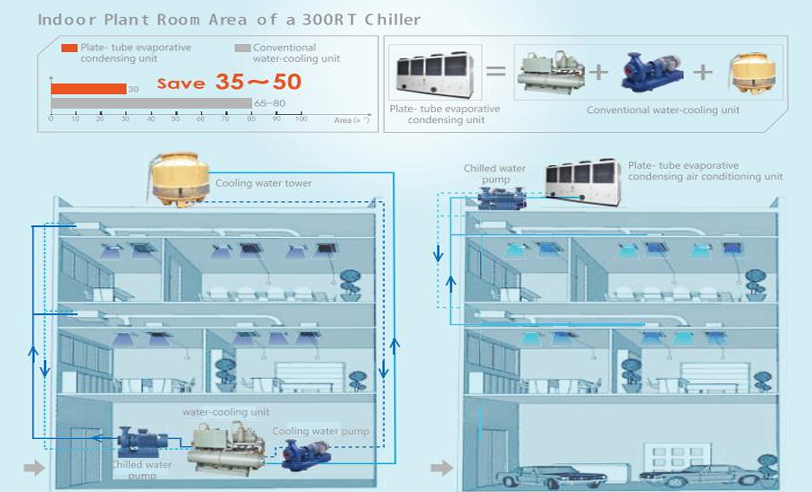

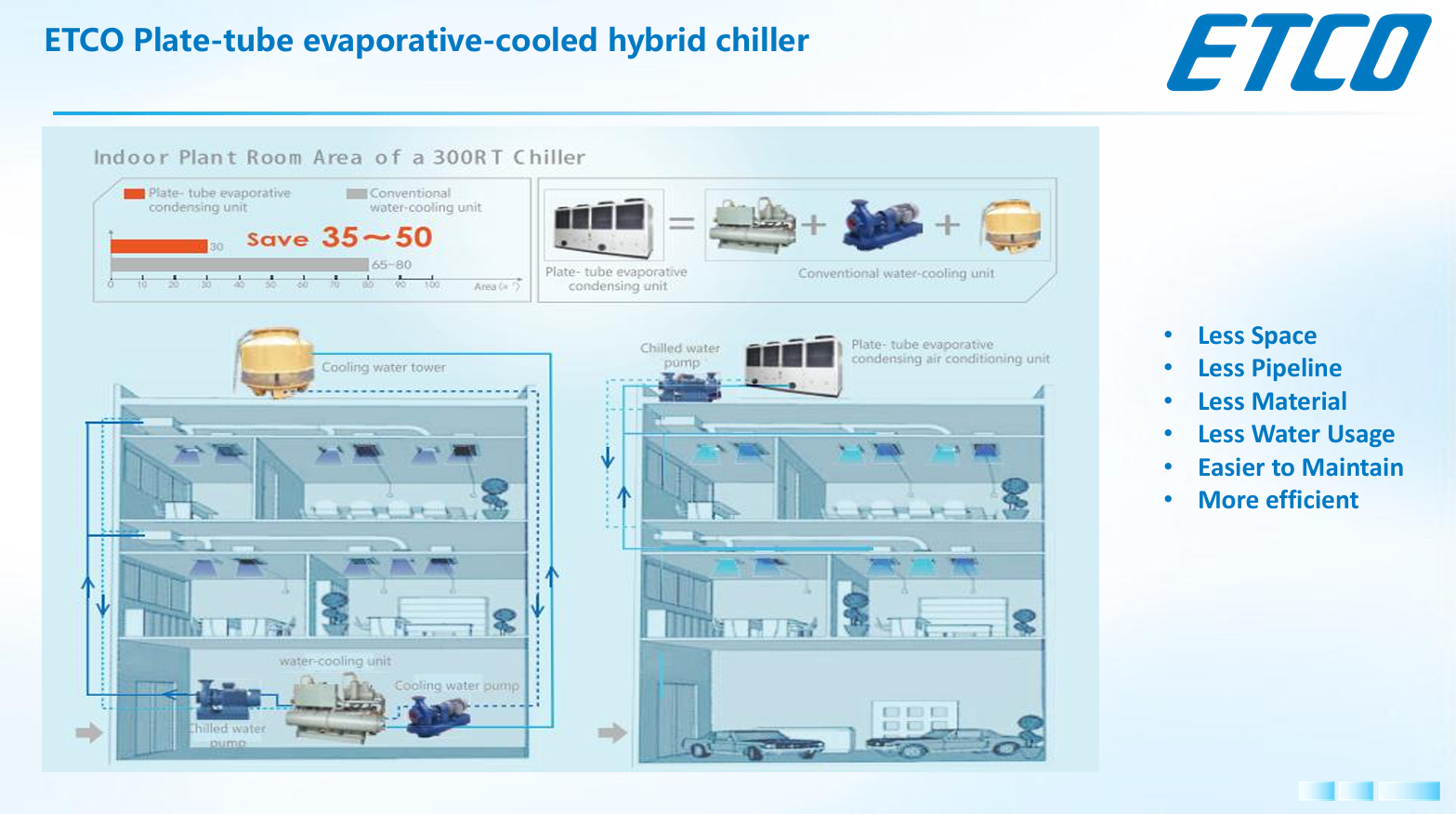

Untuk chiller berkapasitas 300 RT, luas area yang dibutuhkan jauh lebih kecil dibanding sistem water-cooled konvensional, menghemat ruang 35–50 m². Ini sangat relevan di lokasi-lokasi dengan keterbatasan ruang seperti rooftop gedung perkantoran di Jakarta.

Lini Produk ETCO: Pilihan untuk Setiap Kebutuhan

ETCO menawarkan rangkaian lengkap evaporative-cooled hybrid chiller yang dapat disesuaikan dengan skala dan kebutuhan aplikasi:

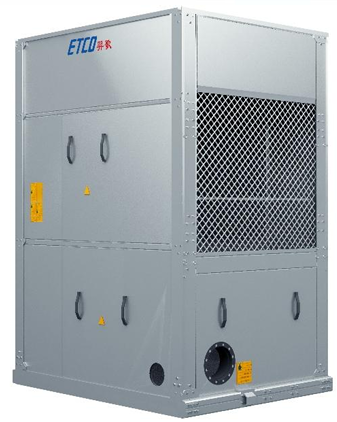

• Scroll Chiller (84–800 kW)

Menggunakan kompresor scroll 40HP yang dirangkai paralel. Tersedia model modular (84 kW) yang dapat dioperasikan secara bertahap layaknya sistem elevator. Dilengkapi group control cerdas dan pemantauan jarak jauh via smartphone, tablet, atau PC. Ideal untuk gedung perkantoran, hotel, pusat perbelanjaan, dan fasilitas industri skala menengah.

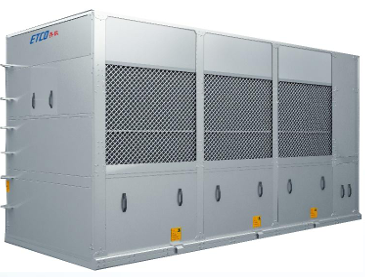

• Screw Chiller (620–1.660 kW / 170–471 RT)

Menggunakan kompresor screw semi-hermetik dengan refrigeran ramah lingkungan R134a. Tersedia opsi heat recovery yang mampu memulihkan lebih dari 30% panas buang untuk kebutuhan air panas domestik. Cocok untuk rumah sakit, gedung pemerintah, data center, dan kompleks komersial berskala besar.

Kredensial dan Rekam Jejak ETCO

Kini hadir teknologi ketiga yang semakin mendapat perhatian luas di Asia: Evaporative-Cooled / Hybrid Chiller, teknologi yang dikembangkan secara mendalam oleh ETCO (Guangzhou Wide Industrial Co., Ltd.), pemimpin industri HVAC dengan pengalaman lebih dari 27 tahun.

ETCO berdiri sejak 1997 di Guangzhou Science City, China, perusahaan ini telah mengumpulkan kredensial yang kuat:

• 191 paten yang terdaftar secara domestik maupun internasional (AS, Eropa, Jepang, Malaysia, Hong Kong)

• Penyusun standar industri internasional pertama untuk evaporative-cooled hybrid chiller (JB/T12323-2015)

• Dua kawasan industri cerdas (Guangzhou dan Zhongshan) dengan total luas 258.000 m² dan kapasitas produksi 400.000 RT per tahun

• Laboratorium uji performa tingkat nasional dengan sertifikasi GMP (Good Manufacturing Practice sistem yang memastikan desain, pemantauan, dan kontrol yang tepat untuk proses dan fasilitas manufaktur.)

Di pasar Asia Tenggara, ETCO memiliki rekam jejak proyek yang solid: lebih dari 70 klien di thailand (sektor industri, rumah sakit, dan komersial) dan lebih dari 40 klien di Malaysia, termasuk Bangsar Village, Scientex, dan berbagai fasilitas industri terkemuka.

Kesimpulan: Langkah Menuju Efisiensi Pendinginan yang Lebih Tinggi

Teknologi evaporative-cooled hybrid chiller ETCO merepresentasikan generasi berikutnya dalam sistem pendingin sentral, bukan sekadar incremental improvement, melainkan pendekatan yang secara fundamental berbeda dalam cara membuang panas.

Dengan kombinasi keunggulan teknikal (suhu kondensasi lebih rendah, SCOP lebih tinggi), keunggulan operasional (instalasi mudah, perawatan minimal), dan keunggulan ekonomi (penghematan energi hingga 35%, penghematan air hingga 55%), teknologi ini layak menjadi pertimbangan serius bagi siapapun yang sedang merencanakan sistem pendingin baru atau meremajakan sistem yang sudah ada.

Di Indonesia, di mana efisiensi energi semakin menjadi prioritas, baik dari tekanan biaya operasional maupun regulasi keberlanjutan, solusi seperti ini hadir pada momentum yang tepat.

Aircontech Indonesia adalah distributor resmi produk ETCO di Indonesia. Untuk informasi lebih lanjut mengenai spesifikasi teknis, konsultasi kebutuhan pendinginan, atau permintaan penawaran, hubungi tim kami.
